打開AI，新建畫布800X600px，顏色模式設置為RGB格式。

一、整體形狀

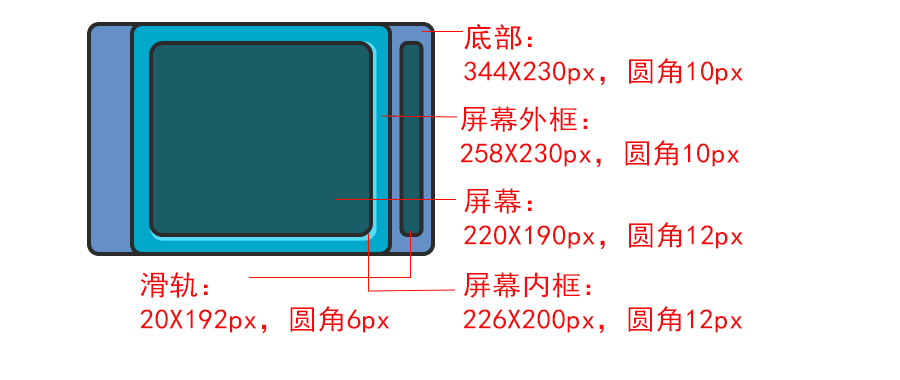

首先是主機部分。由圓角矩形工具畫出下方五個形狀，分別是底部(344X230px,圓角為10px)、屏幕外框(258X230px,圓角10px)、屏幕(220X190px,圓角12px）、屏幕內框（226X200px，圓角為12px）、滑軌(20X200px,圓角為12px)，描邊均為4px，按下圖中位置進行擺放，要注意元素間的對齊。

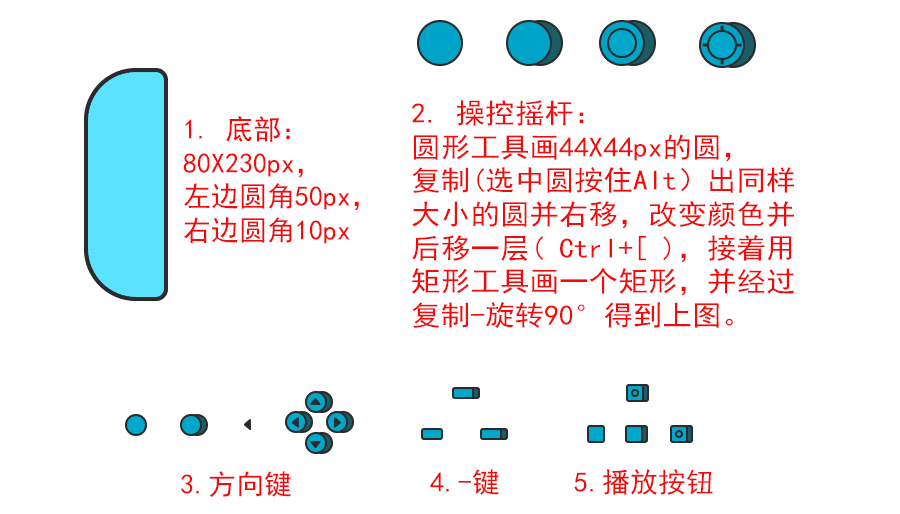

接下來讓我們先做左邊的操縱部分，主要是由矩形工具、圓角矩形工具和圓形工具制作，分成以下六個元素：底部(80X230px，左邊圓角為50px,右邊圓角為10px）；

操控搖桿(由圓形工具畫出一個44X44px的圓，復制一個后移一層，再畫一個小圓放置第一個圓的中心。再用矩形工具畫一個小矩形，通過復制和旋轉即可畫出。這里的圖形描邊均為2px。

舉一反三可以畫出方向鍵、-鍵及播放按鈕。

L鍵部分需要用到布爾運算，先畫出一個大圓再畫出一個小圓，居中對齊后同時選中，在路徑查找器中的形狀模式里選擇差集，然后再用矩形工具畫兩個矩形，分別放置圓環的右上部分和下部分，選中后在形狀模式里選中減去頂層。將六個元素分別組合后進行擺放，就完成左半邊操縱部分啦。

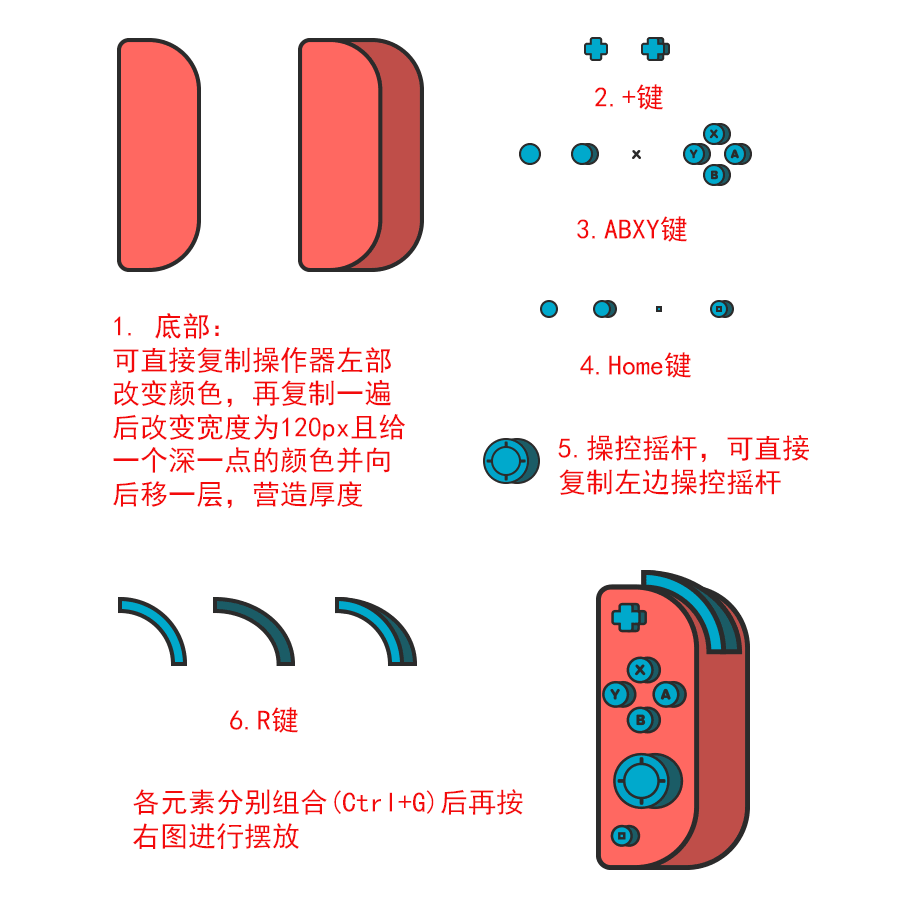

左邊操縱部分做好了，右邊的還會難嗎,多點耐心哦。依然是六個元素，不同的是底部我們要給它添加一個厚度感，可以直接復制左操縱器，然后通過對稱即可得到，厚度的話改變其寬度為120px。

按照上面的步驟就可以很輕松利用矩形工具、圓角矩形工具、布爾運算畫出+鍵、ABXY鍵、Home鍵、操控搖桿和R鍵哦。再進行拼接，右操縱器就做出來啦。

接下來讓我們把三大部分進行拼接起來吧，是不是就跟搭積木一樣呢？

二、添加細節

主體已經有啦，接下來讓我們給這個Switch增添一點光影和其他細節，讓圖像更飽滿，關于光影部分，可以將圖形復制到PS里，利用PS的圖層樣式中的內陰影和陰影制作，也可以直接在AI里畫出來，教程這里是用PS制作，有興趣的同學也可以用AI研究一下哦，要注意的是復制到PS里后，粘貼一欄要選擇形狀圖層，然后在PS里拆分各元素建立成新的圖層后再進行上色調節，這一個步驟會有點多，大家要耐心哦。

要注意圖中的光皆是從左上角照射下來的，因此高光均在各個元素的左上角，陰影部分自然都在右下角，這里以左操縱部分為例講解制作方法。

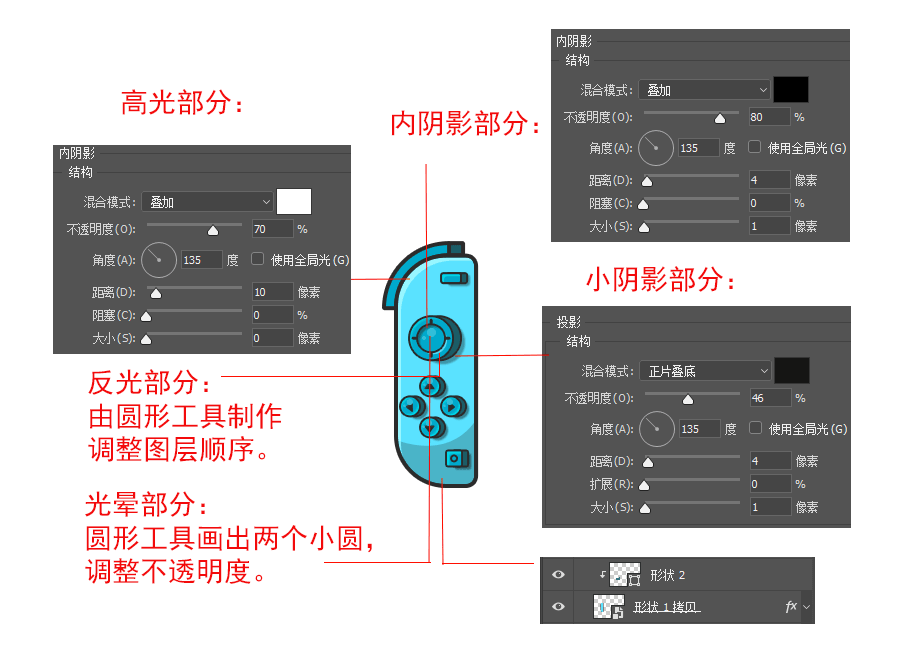

底部的高光部分可以由內陰影制作，顏色為白色，混合模式改為疊加，角度為135°，距離為10px；

操控搖桿的內陰影部分也是用內陰影制作，不過這個時候顏色就要改為黑色，距離是4px,陰影部分就由投影來做，混合模式改為正片疊底，不透明度可以調低一些。

反光部分可以復制該圖層然后調整圖層順序和位置，改變其不透明度，也可以再添加一個內陰影，和高光的辦法一樣，只不過角度記得要改為-45°哦。

至于下方的陰影部分，就可以用鋼筆工具勾勒出形狀，創建剪貼蒙版，改變不透明度。

舉一反三，其他部分的高光和陰影也是用同樣的辦法制作，這里不再贅述，最后完善細節，一個Switch就做出來啦！
