UI設計中標簽欄圖標設計規范

　　圖標其實存在于界面中的許多地方，今天AAA教育郭老師就帶大家來聊一聊標簽欄中的關鍵元素——圖標。但因?yàn)槭侵饕治鰳?biāo)簽欄，所以我會借標簽欄中較主流的圖標樣式，總結一套標簽欄圖標設計規范。這些方法在圖標制作過程中都是相通的，大家可以舉一反三。在此之前，如果你還沒有了解標簽欄，可以回顧：《UI設計中標簽欄總結》


　　一、標簽欄圖標規范


　　1.1 圖標樣式


　　圖標具體樣式風格的定義是非常主觀的，網絡上也流傳著許多的教程教大家如何設計五花八門的圖標，所以在這里我就不再贅述了。我主要來總結一下基礎的標簽欄圖標一般有哪些樣式變化。

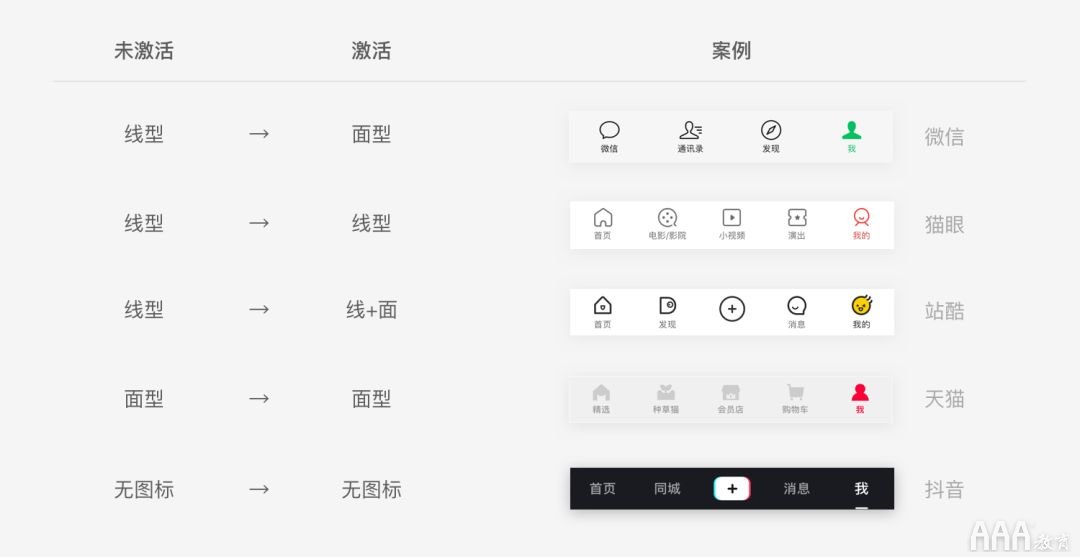

　　我調研了諸多的應用程序，發現主流的APP標簽欄樣式變化，大致分為以下五種。其中最占比最多的是“由線型轉面型”。

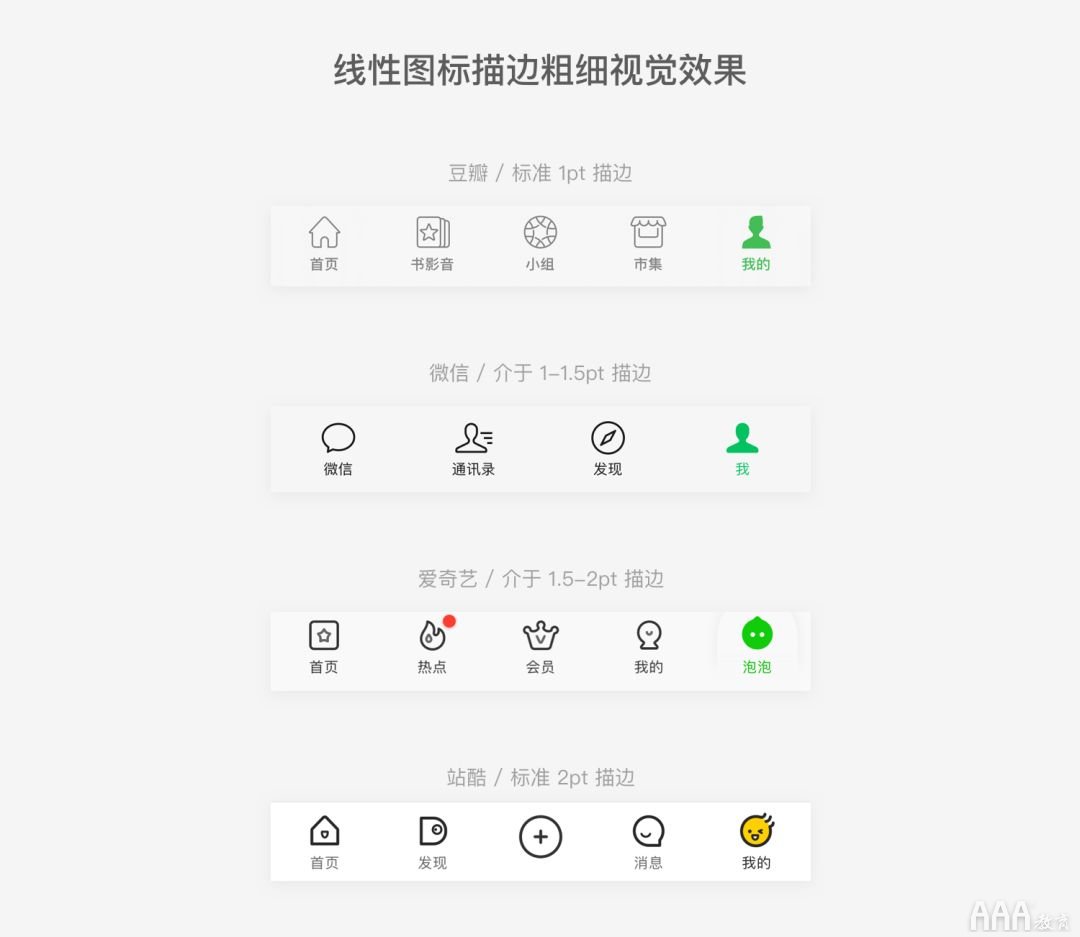

　　調研的應用程序中，所有使用到線性圖標的應用程序，都將描邊粗細限制在1pt-2pt之間。



　　1.2 圖標視覺大小

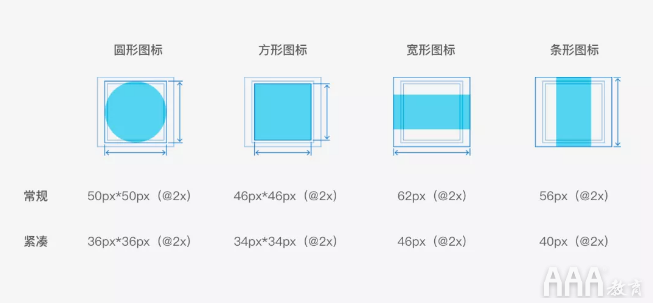

　　上一期我們講到，iOS定義了一套標簽欄圖標的尺寸規范。



　　iOS在這里所定義的尺寸并不是圖標文件最后輸出的尺寸，而是給設計師作圖時，針對不同圖標形狀的參考尺寸，目的是為了讓圖標的視覺大小看上去一致。

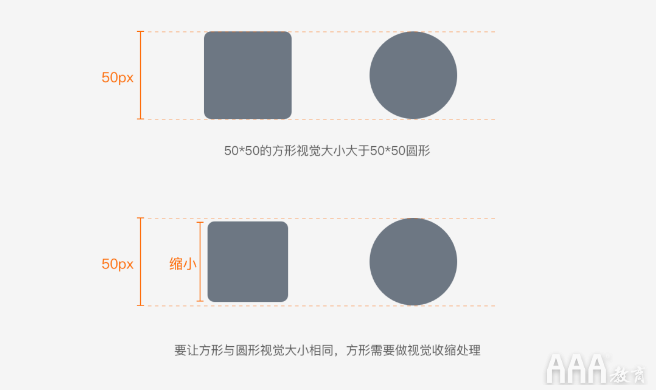

　　那么為什么iOS會根據不同的圖標形狀給出不同的圖標尺寸呢?因?yàn)?0px*50px的正方形比50px*50px的圓形面積更大，所以正方形的視覺大小也會大于圓形。為了統一圖標的視覺大小，正方形要做適當?shù)拿娣e收縮處理。(矩形同理)

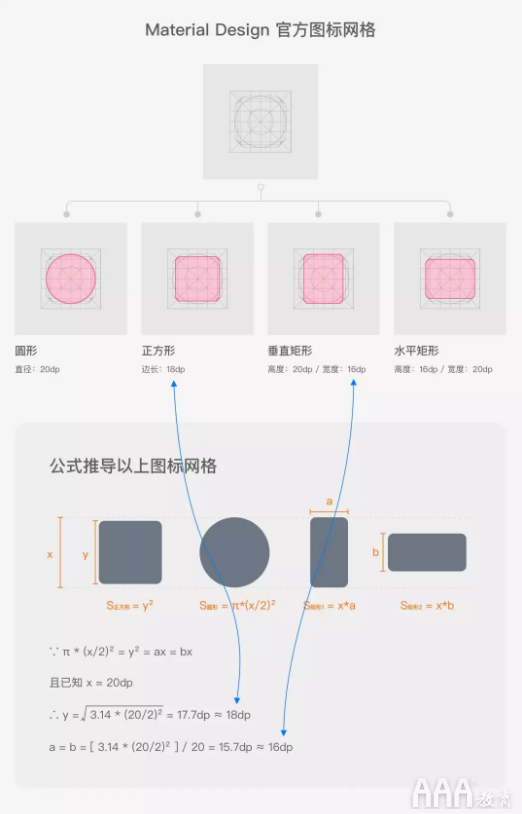

　　于是我們看到許多平臺都推出了圖標輔助網格規范¹。其實如果遵從“面積相等”原理，理論上所有的圖標網格都應該由下面這一套推理公式得出(以Material Design 標準圖標網格為例)：



　　但實際情況是，不同平臺的圖標輔助網格規范建議尺寸都有一定的差異。原因就在于，雖然有時候我們參考“面積相等”原則對圖標視覺尺寸進行了規范，但項目落地后發現視覺上可能還是有一些不協調，所以最終設計師還是會憑借自己的主觀判斷再進行微調。


　　記?。汉玫脑O(shè)計作品是理性的設計理論與設計師本身感性的碰撞結果，二者缺一不可。


　　1.3 圖標輸出尺寸


　　iOS規定標簽欄圖標的輸出尺寸統一為31pt*28pt;Material Design規定標簽欄圖標的輸出尺寸統一為24dp*24dp。


　　但我們發現，在借助了圖標網格解決了圖標視覺大小的問題之后，每一個不同形狀的圖標，尺寸其實是不同的。為了方便前端落地，我們在輸出切圖文件時，要保持每一個圖標文件的輸出尺寸是相同的。該怎么辦呢?

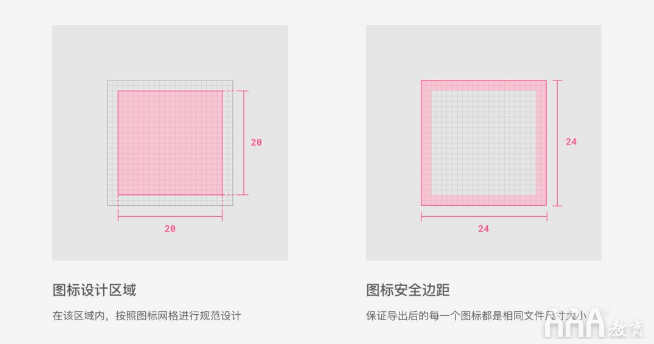

　　于是我們將一組圖標都放置在一個比圖標本身略大的相同尺寸容器中。而圖標與這個容器之間的空白像素，正好也幫助我們規避了圖標落地后，切圖邊緣像素可能被截?cái)嗟默F(xiàn)象發生，所以我們稱這個區域?yàn)?ldquo;安全邊距”。



　　對于安全邊距的規定：Material Design全平臺規定圖標的安全間距統一2dp;iOS則根據不同的圖標使用場景給出的不同的圖標網格和圖標安全間距²。


　　二、靜態圖標


　　標簽欄的圖標一般分為靜態圖標和動態圖標兩種。


　　靜態圖標的實現方法相對容易，可以與前端溝通確定本次項目交付的標簽欄圖標文件是采用位圖還是矢量圖。如果是位圖建議交付.png格式文件;如果是矢量圖建議交付.svg格式文件。


　　2.1 位圖圖標


　　使用位圖時請注意以下兩點：


　　1)不同項目環境輸出的切圖套數不同


　　交付iOS原生的標簽欄圖標切圖需要 @1x/@2x/@3x 三種倍率的切圖文件;


　　交付Android原生的標簽欄圖標切圖需要 @1.5x/@2x/@3x/@4x 四種倍率的切圖文件(@0.75x和@1x切圖層分別用于ldpi和mdpi分辨率設備，但這些設備現在幾乎已退出市場，所以可不考慮，但最終視項目真實需求確定。);


　　交付web項目的切圖需要試情況而定，一般常用 @2x 切圖，因?yàn)锧2x向下適配@1x、向上適配@3x，都不會產生太大的圖片失真。但有時候前端小哥會要求用到其他倍率切圖，所以最終以具體需求而定。


　　請注意：這里我所提到的倍率全都是“絕對倍率”，這個概念非常關鍵。


　　“絕對倍率”指的是：以上所有的倍率都是針對 @1x 設計稿下的輸出倍率尺寸。而當你使用@2x作圖時，為了保證“絕對倍率”不變，你的切圖輸出倍率就應該設置為 @0.5x/@1x/@1.5x 。


　　如果你在@2x下作圖，卻依然保持輸出 @1x/@2x/@3x 的切圖，那你輸出的文件尺寸最終其實是 @2x/@4x/@6x。

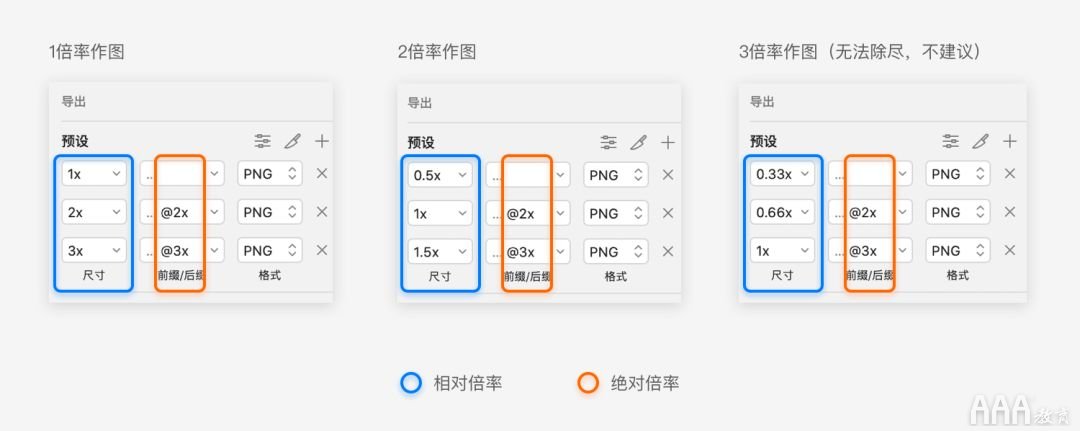

　　有一點繞的話，我們以Sketch導出位圖切圖為例：

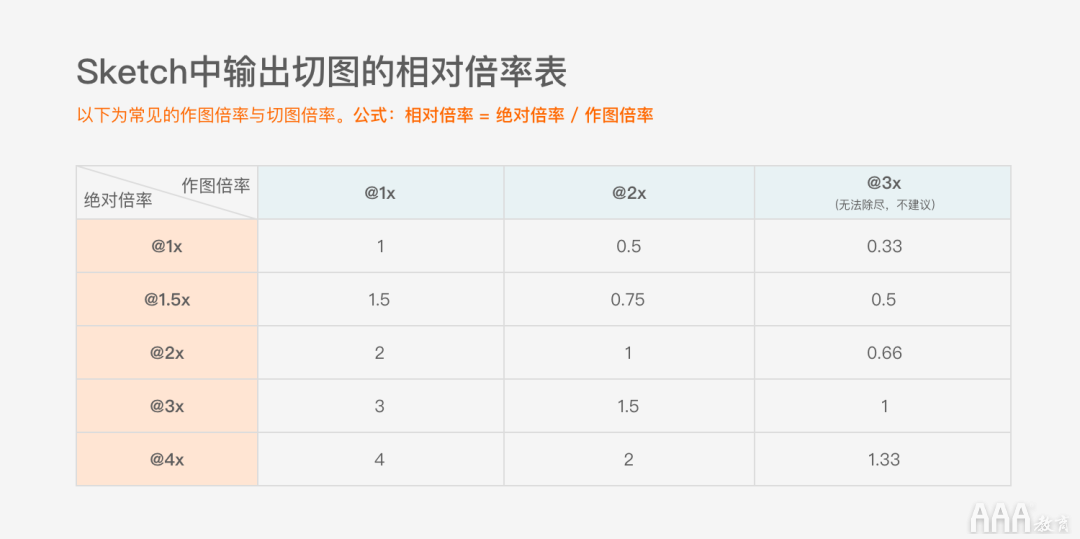

　　所以如果你日常使用的是Sketch，也是用Sketch原生導出工具，那你的切圖預設應該根據你的作圖尺寸而定，見下表：

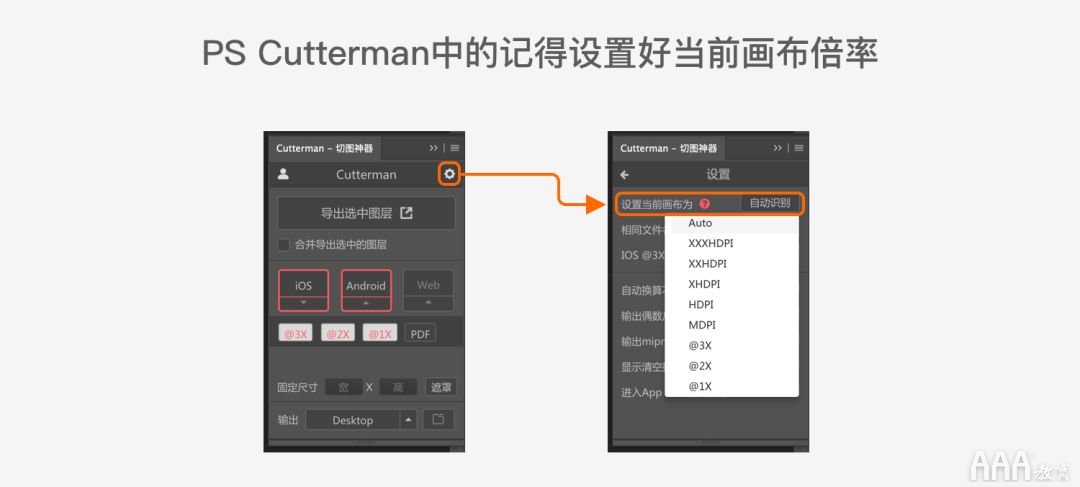

　　如果你日常使用的是PS，用Cutterman切圖，那么Cutterman會自動識別你當前的畫板，然后根據它的寬(橫屏情況下是高)來設定它的基準分辨率。那么你在任何情況下輸出 @1x/@2x/@3x 的切圖，其實都是“絕對倍率”，不用像Sketch當中一樣換算。前提是“設置當前畫布為：Auto(自動識別)”。



　　假設你在@2x下作圖，執意不管不顧“絕對倍率”，又忘了交代前端人員手動處理切圖尺寸的話，那你所有的切圖尺寸實際都是設計稿所需圖標尺寸的2倍。就算前端小哥幫你手動處理了切圖尺寸，每一張切圖所包含的像素信息，都比項目真實所需的要多很多，完全就是在徒增所需切圖文件的大小。


　　2注意切圖文件大小


　　切記，公司的線上項目中，用戶從服務器下載的每一單位的流量都是要公司花錢的，所以許多項目管理者都是很在意控制線上文件大小的。于是壓縮切圖是UI必備的技能之一。


　　雖然圖標的文件大小一般只有幾KB，但是項目大了難免積少成多，所以在真實項目中，不管任何切圖我都會手動壓縮一次。

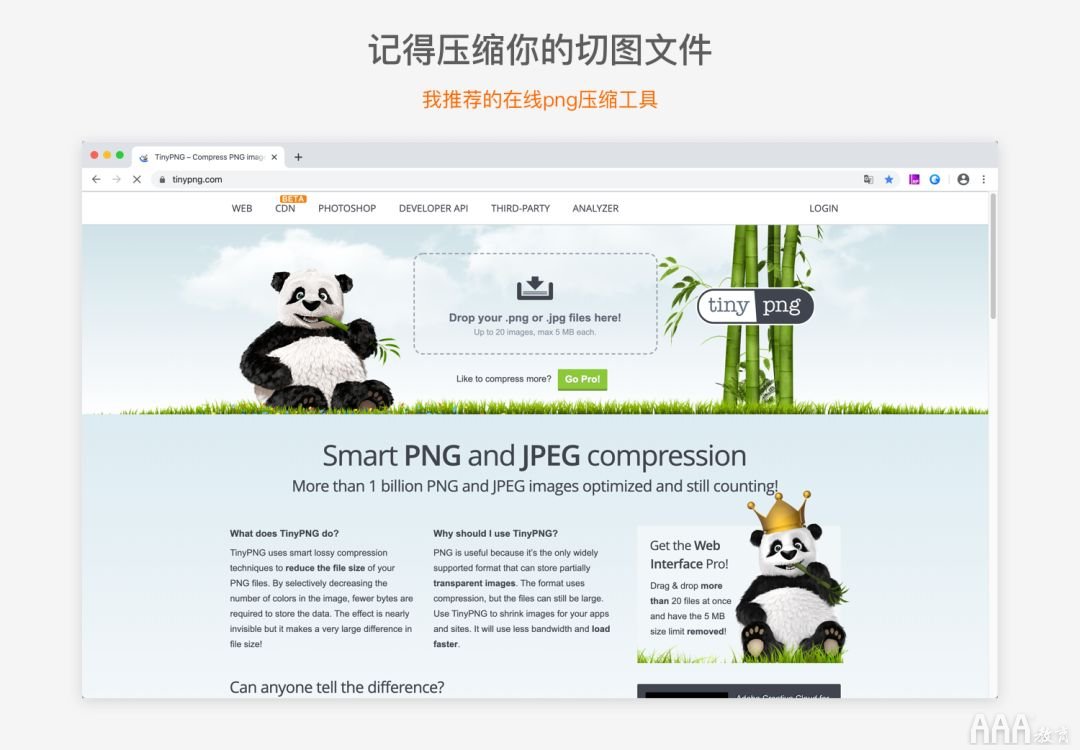

　　這里推薦一個壓縮.png文件大小，但幾乎不會產生失真的免費網站 tinypng³(是我曾經深愛的一位前端小哥推薦給我的，在此表示感謝)。



　　2.2 矢量圖


　　位圖切圖會面臨交付的倍率圖過多、容易失真、文件大小難控制等問題，但對于矢量圖，這些問題都得到了解決。目前.svg矢量圖落地也在項目中越來越流行了。UI可以在Sketch或Ai中制作。


　　一般與前端人員對接有在線圖標庫對接與本地文件對接兩種。


　　在線矢量圖標庫有很多，國內比較流行的是阿里巴巴矢量圖標庫-iconfont?;本地對接就是直接將文件發送給前端人員，他們會自行進行項目文件的管理與調用。


　　如果.svg切圖輸出后，與設計稿中樣式不符，請注意排查以下三點：


　　svg不支持漸變顏色填充;


　　svg不支持描邊，請將所有的描邊輪廓化。Sketch中可通過“圖層-輪廓化”(快捷鍵??O);Ai中可通過“對象-路徑-輪廓化描邊”;

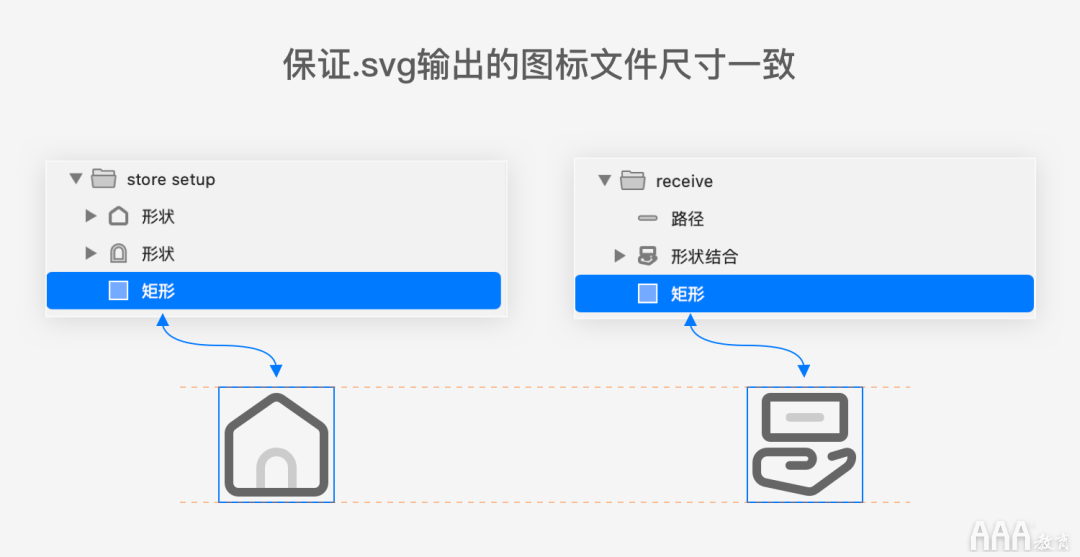

　　要確保一組圖標的文件尺寸一致，需在圖標下方增加一個透明方形，和圖標一同導出。



　　三、動態圖標

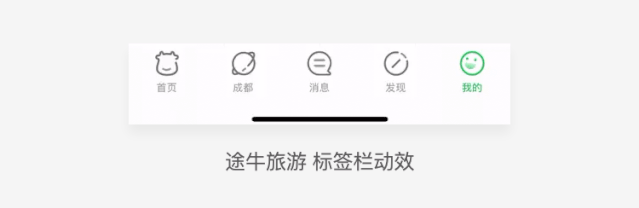

　　為了提升用戶體驗和產品趣味性，動效微交互的標簽欄圖標也越來越流行了。



　　動效在前端落地的方法其實有很多：


　　前端代碼直接實現：代碼是很強大的，但通常用代碼直接寫復雜動效會很浪費項目時間。簡單維度的動效如位移、透明度、大小變化等可以借助代碼，但復雜動效就不要去打擾前端小哥了;


　　直接剛gif：這已經是老舊技術時代的動畫解決方案了，文件大且請求文件也需要時間，有時候無法給用戶及時的觸控反饋。再者它是位圖的原因，在高分辨率屏幕上縮放容易失真。


　　png序列幀：我們知道，動畫是一張一張的靜態圖交替變化形成的。如果將每一幀動畫都拆分成一張圖片，就有了png序列幀。所以一套動畫的png序列幀往往非常多，文件大小自然就變大了。所以后來也有團隊引進了雪碧圖的方式，但文件大小依然不樂觀。并且同樣是位圖的原因，高分辨率屏幕容易失真。


　　Facebook Pop/Rebound/Keyframes：Facebook Pop/Rebound是Facebook給iOS和Android提供的常用動畫預設，是較早將動效代碼化的開源技術方案，但動畫效果預設只有彈簧/衰減等一些簡單樣式。后來Facebook又推出了Keyframes，允許設計師自己在Ae中自定義動畫并導出，然后交付給前端人員。


　　Lottie動畫：和Facebook Keyframes相同，都是結合Ae輸出動畫代碼。但是Lottie更厲害的地方在于，它比起Facebook Keyframes來支持的Ae樣式更多，例如蒙版、遮罩、修剪路徑等等。


　　所以綜上所述，落地標簽欄動態圖標，目前最高效可行的還是Lottie動畫。


　　四、總結


　　我已經全部整理出來了。首先要注意圖標的規范，然后制作位圖、矢量、動效圖標時的注意點，我?guī)缀醢盐以谡鎸?shí)項目中踩過的坑都告訴大家了。剩下的創造性的環節就交給你了! 因此，您現在已經了解了與UI設計師的工作相關的主要技能。如果您想了解更多信息，請?jiān)L問AAA教育，包含有關在該領域工作的更多相關文章。
