大數據分析Python生成氣候溫度螺旋模型

　　該可視化顯示了1850年至1900年平均溫度的偏差。它在Twitter和Facebook上被轉發了數百萬次，甚至在里約奧運會開幕式上也顯示了該版本的版本。可視化非常引人注目，因?yàn)樗梢詭椭^眾了解變化的溫度波動以及過去30年平均溫度的總體急劇上升。您可以在Ed Hawkins的網站上詳細了解這種可視化背后的動機。在大數據分析Python生成氣候溫度螺旋模型中，我們將逐步介紹如何在Python中重新創建動畫效果。我們將專門處理pandas(用于表示和修改數據)和matplotlib(用于可視化數據)。如果您不熟悉matplotlib，我們建議您仔細閱讀通過數據可視化課程探索數據可視化和講故事。在大數據分析Python生成氣候溫度螺旋模型中，我們將使用以下庫：


　　1)Python 3.6

　　2)pandas0.22

　　3)Matplotlib 2.2.2


　　數據清理


　　基本數據由國外的數據發布，數據集可以直接下載

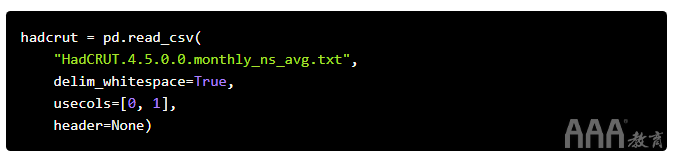

　　在這里。Github上的openclimatedata存儲庫在此筆記本中包含一些有用的數據清理代碼。您需要向下滾動到標題為Global Temperatures的部分。以下代碼將文大數據分析Python生成氣候溫度螺旋模型件讀取到pandas數據框中：

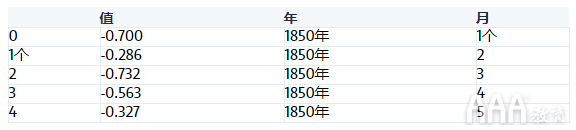

　　然后，我們需要：

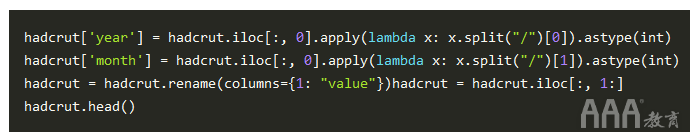

　　1)將第一列拆分為month和year列

　　2)重命名1列value

　　3)選擇并保存除第一列(0)以外的所有內容

　　保留我們的數據


　　tidy，讓我們刪除包含2018年數據的行(因?yàn)檫@是唯一包含3個月而非全部12個月數據的年份)。

　　最后，讓我們計算1850到1900年全球溫度的平均值，然后從整個數據集中減去該值。為了簡化此操作，我們將創建一個


　　使用year和month列的multiindex：

　　這樣，我們只修改了

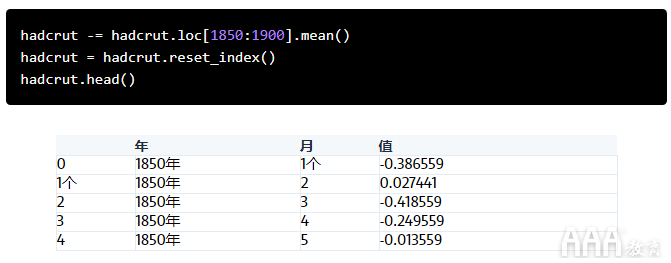

　　value列(實際溫度值)。最后，計算并減去1850至1900年的平均溫度，然后將索引重新設置為以前的水平。

　　直角坐標系與極坐標系


　　重建Ed的GIF有幾個關鍵階段：


　　1)學習如何繪制極坐標系

　　2)轉換數據以進行極地可視化

　　3)定制情節的美學

　　4)逐年逐步完成可視化并將圖變成GIF


　　我們將開始研究在

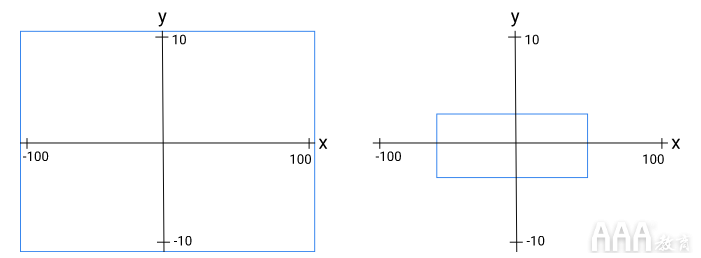

　　極坐標系。您可能已經看到的大多數圖(條形圖，箱形圖，散點圖等)都位于笛卡爾坐標系中。在此系統中：


　　1)x和y(和z)的范圍可以從負無窮大到正無窮大(如果我們堅持實數)

　　2)中心坐標為(0,0)

　　3)我們可以認為這個系統是矩形的

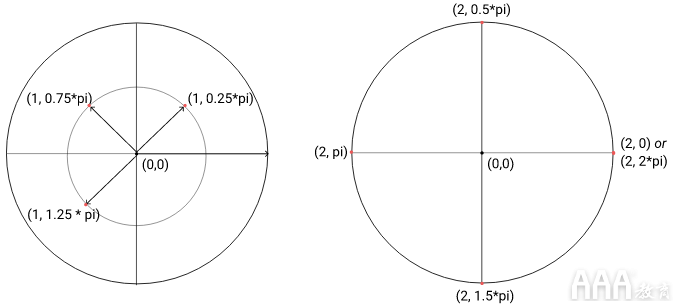

　　相反，極坐標系是圓形的，使用r和theta。所述r坐標規定了從中心的距離和范圍可以從0到無窮大。所述theta坐標指定從原點的角度可以從0到2 * pI范圍。

　　要了解有關極坐標系統的更多信息，建議您深入以下鏈接：


　　1)維基百科：極坐標系

　　2)NRICH：極坐標簡介


　　為極坐標圖準備數據

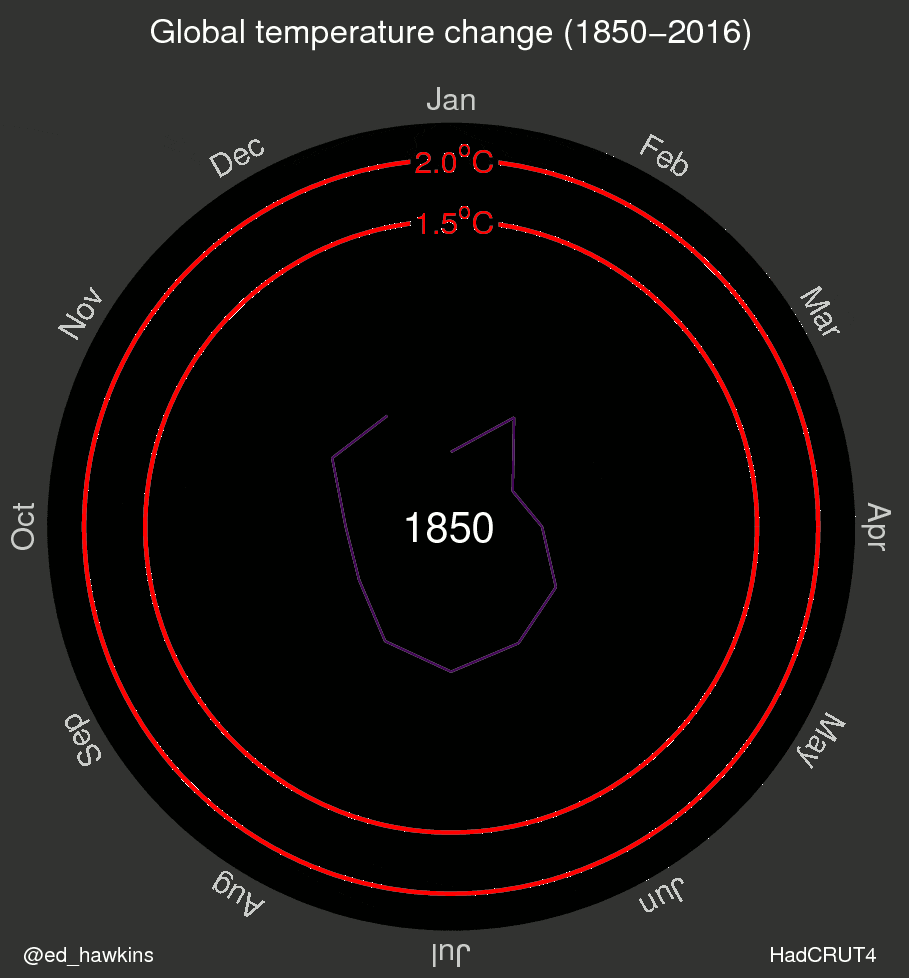

　　首先，讓我們了解一下如何在Ed Hawkins的原始?xì)夂蚵菪龍D中繪制數據。一年的溫度值幾乎跨越了整個螺旋/圈。您會注意到該行從一月到十二月的跨度，但不再連接到一月。這只是GIF的1850幀：

　　這意味著我們需要按年份對數據進行子集化，并使用以下坐標：


　　1)r：給定月份的溫度值，調整為不包含負值。

　　a)Matplotlib支持繪制負值，但不支持您的思維方式。我們希望-0.1比0.1更靠近中心，這不是默認的matplotlib行為。

　　b)我們還希望在繪圖原點周圍留一些空間，以將年份顯示為文本。

　　2)theta：生成12個等距角度值，范圍從0到2 * pi。


　　讓我們深入研究如何在matplotlib中僅繪制1850年的數據，然后擴展到所有年份。如果您不熟悉在matplotlib中創建Figure和Axes對象，建議您使用


　　數據可視化探索課程。要生成使用極坐標系統的matplotlib Axes對象，我們需要在創建projection參數"polar"時將其設置為。

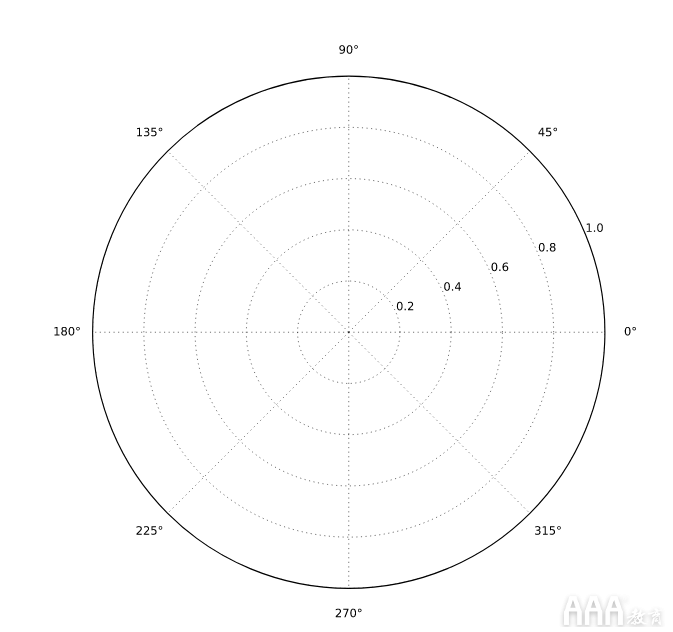

　　默認極坐標圖如下所示：

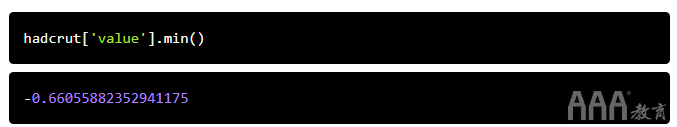

　　要調整數據以使其不包含負溫度值，我們首先需要計算最小溫度值：

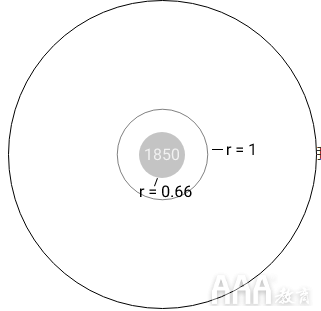

　　讓我們添加


　　1 所有溫度值，因此它們將為正，但在原點周圍仍有一些空間可顯示文本：

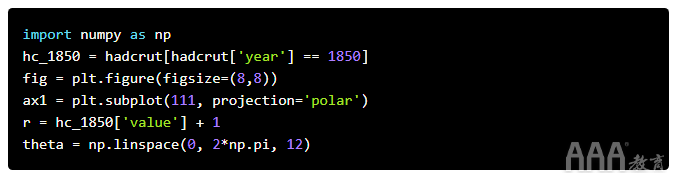

　　我們還生成從0到2 * pi的12個均勻間隔的值，并使用前12個作為theta值：

　　要在極坐標投影上繪制數據，我們?nèi)匀皇褂?br />

　　Axes.plot()方法，但現在第一個值對應于theta值列表，第二個值對應于r值列表。

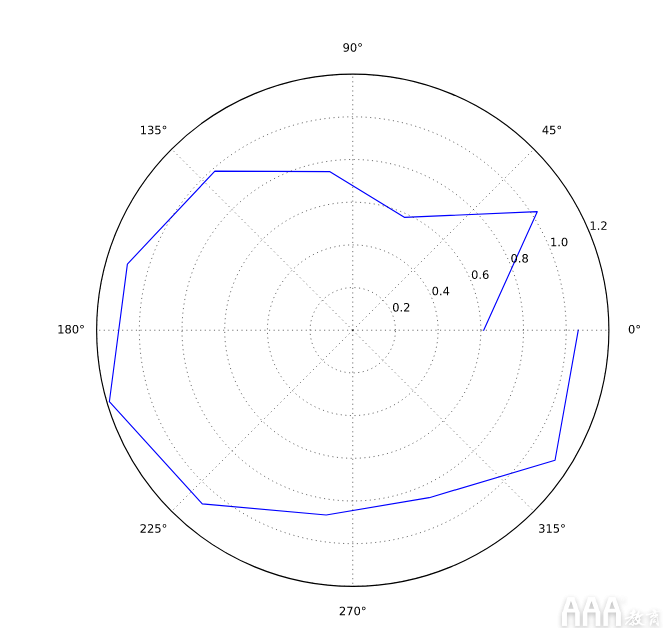

　　這是這個情節的樣子：

　　調整美學


　　為了使我們的情節接近埃德·霍金斯(Ed Hawkins)，讓我們調整一下美學。在笛卡爾坐標系上正常繪制時，我們習慣于使用其他大多數matplotlib方法。在內部，matplotlib考慮


　　theta成為x和r成為y。為了了解這一點，我們可以使用以下命令隱藏兩個軸的所有刻度標簽：

　　現在，讓我們調整顏色。我們需要極坐標圖中的背景顏色為黑色，而極坐標周圍的顏色為灰色。實際上，我們使用了圖像編輯工具來查找確切的黑色和灰色顏色值，如下所示


　　十六進制值：


　　1)灰色：#323331

　　2)黑色：#000100


　　我們可以用


　　fig.set_facecolor()設置圖的前景色和Axes.set_axis_bgcolor()背景色：

　　接下來，讓我們使用添加標題


　　Axes.set_title()：

　　最后，讓我們?cè)谥虚g添加文本，以指定要顯示的當前年份。我們希望此文本是起源


　　(0,0)，我們希望文本為白色，大字體并水平居中對齊。

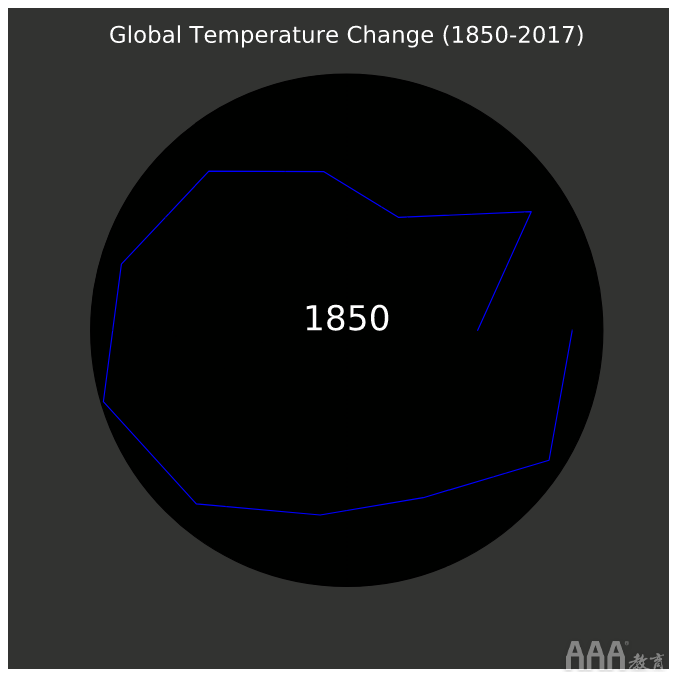

　　這是該地塊現在的樣子(回想一下這只是1850年的情況)。

　　繪制剩余年份


　　要繪制剩余年份的螺旋線，我們需要重復數據集中所有年份以外的操作。我們應該在此處進行的一項調整是手動設置


　　r(或y在matplotlib中)。這是因?yàn)閙atplotlib根據使用的數據自動縮放繪圖的大小。因此，在最后一步中，我們觀察到僅1850的數據顯示在繪圖區域的邊緣。讓我們計算整個數據集中的最大溫度值，并添加大量的填充(以匹配Ed所做的操作)。

　　我們可以使用以下方式手動設置y軸限制


　　Axes.set_ylim()

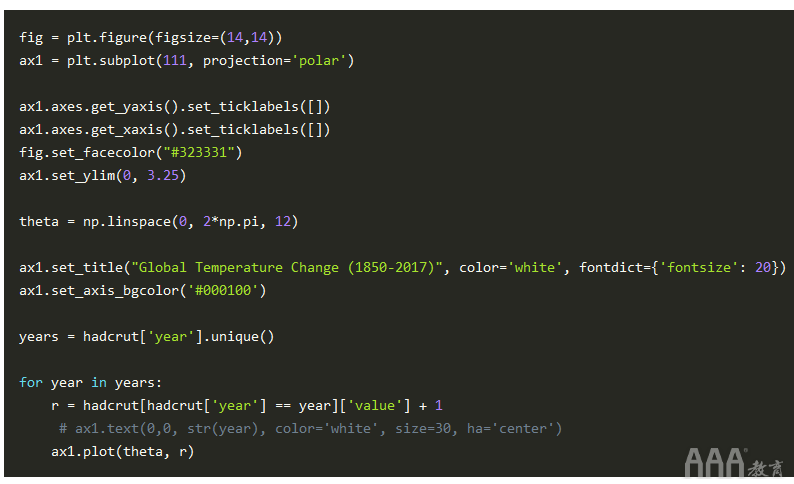

　　現在，我們可以使用for循環來生成其余數據。讓我們省去暫時生成中心文本的代碼(否則每年將在同一點生成文本，這將非?；靵y)：

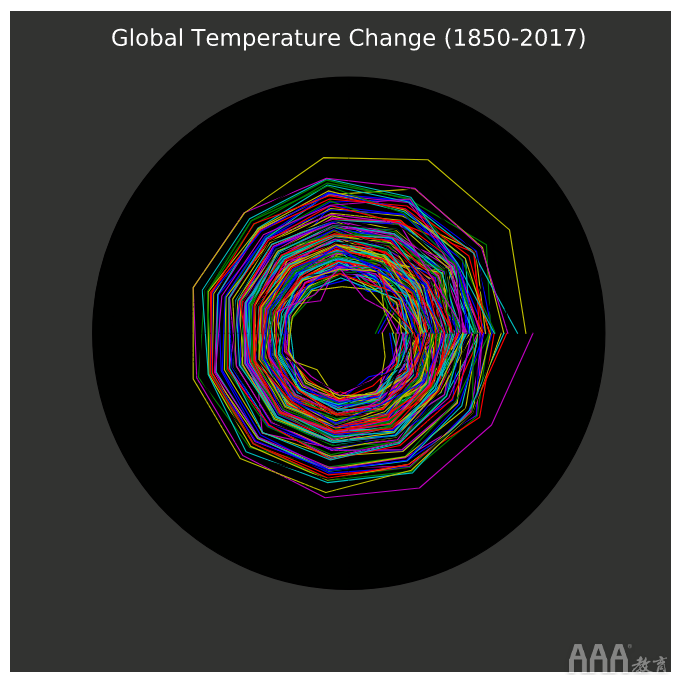

　　該圖如下所示：

　　自定義顏色


　　現在，顏色感覺有些隨意，與原始可視化效果很好地傳達出的氣候逐漸變熱不符。在原始外觀中，顏色從藍色/紫色過渡到綠色，再過渡到黃色。這種配色方案被稱為


　　順序顏色圖，因?yàn)轭伾臐u變反映了數據中的某些含義。雖然在matplotlib中創建散點圖時很容易指定顏色圖(使用cm來自的參數Axes.scatter()，但是在創建線圖時沒有直接參數來指定顏色圖。Tony Yu撰寫了一篇很棒的簡短文章，介紹了如何在生成色圖時使用顏色圖散點圖，我們將在這里使用。本質上，我們?cè)谡{(diào)用方法時使用color(或c)參數Axes.plot()并從中繪制顏色，plt.cm.(index)這是我們使用色圖的方式viridis：

　　這將導致繪圖具有從藍色到綠色的連續顏色，但是要變?yōu)辄S色，我們實際上可以將計數器變量乘以


　　2：

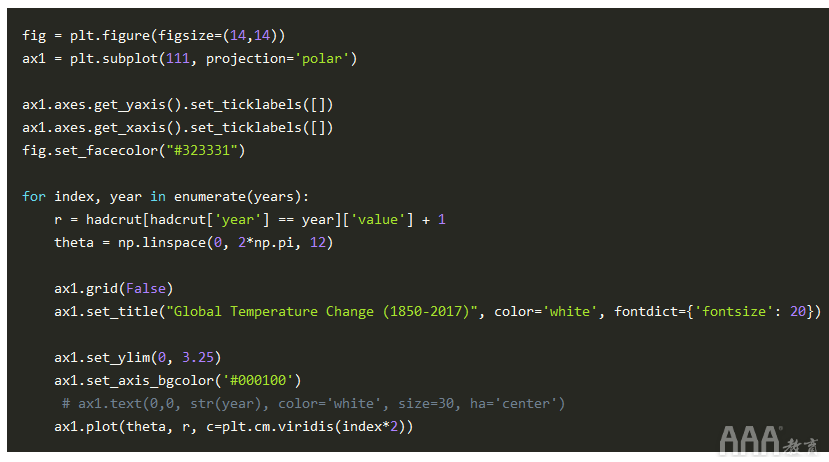

　　讓我們重新格式化我們的代碼以合并此順序顏色圖。

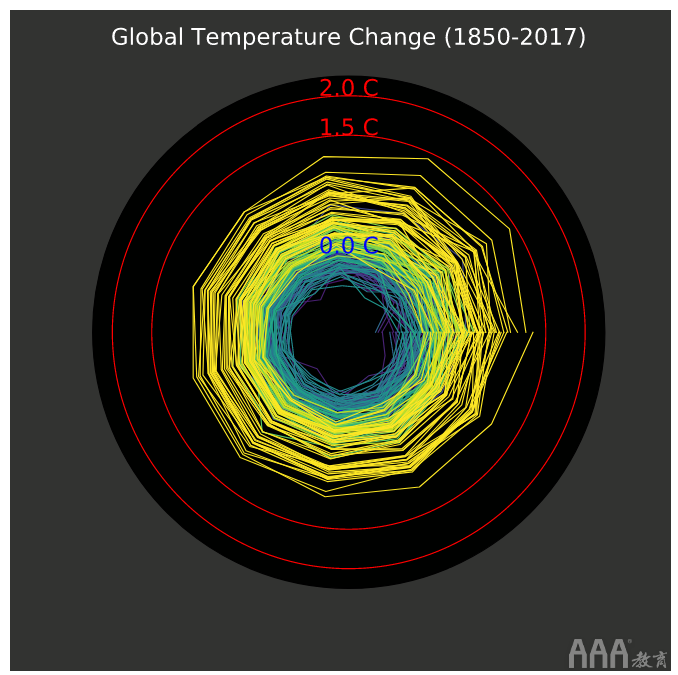

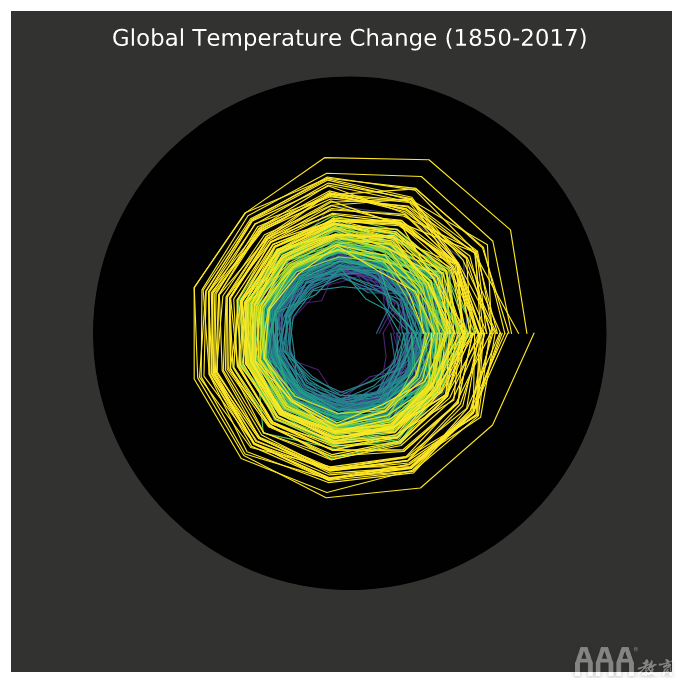

　　結果圖如下所示：

　　添加溫度環


　　盡管我們現在所擁有的圖很漂亮，但是查看者實際上根本無法理解基礎數據。在可視化過程中的任何地方都沒有指示底層溫度值的跡象。原始可視化效果在0.0、1.5和2.0攝氏度下具有完整，均勻的環，以幫助解決此問題。因?yàn)槲覀兲砑恿?br />

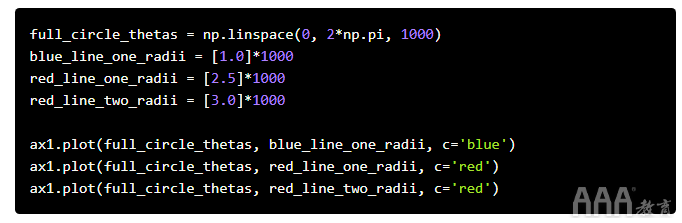

　　1對于每個溫度值，在繪制這些均勻環時，我們也需要在此處做同樣的事情。藍色環原先為0.0攝氏度，因此我們需要在處生成一個環r=1。第一個紅色環原為1.5，因此我們需要將其繪制為2.5。最后一個為2.0，因此必須為3.0。

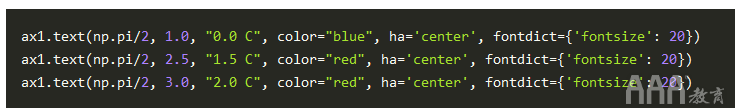

　　最后，我們可以添加指定環的溫度值的文本。所有這些文本值中的所有3個均處于0.5 * pi角度，并且距離值不同：

　　因?yàn)?ldquo; 0.5 C”的文本被數據遮蓋了，所以我們可能要考慮為靜態繪圖版本隱藏它。


　　生成GIF動畫


　　現在，我們準備從繪圖中生成GIF動畫。動畫是一系列連續顯示的圖像。我們將使用


　　matplotlib.animation.FuncAnimation功能來幫助我們。要利用此功能，我們需要編寫以下代碼：


　　1)定義基本圖的外觀和屬性

　　2)使用新數據更新每幀之間的繪圖


　　調用時，我們將使用以下必需的參數


　　FuncAnimation()：


　　1)fig：matplotlib Figure對象

　　2)func：每幀之間調用的更新函數

　　3)frames：幀數(我們希望每年一幀)

　　4)interval：每幀顯示的毫秒數(每秒有1000毫秒)


　　此函數將返回一個

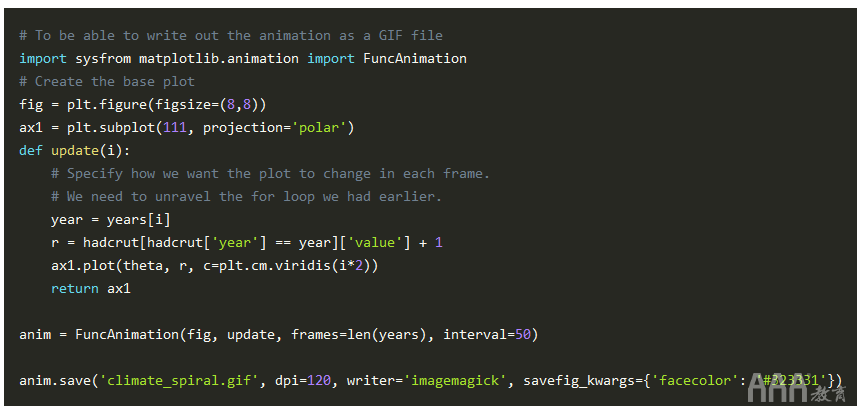

　　matplotlib.animation.FuncAnimation對象，它具有一種save()可用于將動畫寫入GIF文件的方法。以下是一些基本代碼，它們反映了我們將使用的工作流程：


　　現在剩下的就是重新格式化我們之前的代碼，并將其添加到上面的框架中。我們鼓勵您自己執行此操作，以練習使用matplotlib進行編程。


　　這是最終動畫在較低分辨率下的樣子(以減少加載時間)。


　　下一步


　　在大數據分析Python生成氣候溫度螺旋模型中，我們探討了：


　　1)如何在極坐標系上繪圖

　　2)如何在極坐標圖中自定義文本

　　3)如何通過內插多個圖來生成GIF動畫


　　您將獲得大部分方式來重建最初發布的出色的氣候螺旋GIF Ed Hawkins。以下是我們沒有探索的一些關鍵事項，但是我們強烈建議您自己進行：


　　1)將月值添加到極坐標圖的外緣

　　2)創建動畫時，將當前年份值添加到圖的中心。

　　2.1)如果嘗試使用該FuncAcnimation()方法執行此操作，則會注意到年份值相互堆疊(而不是清除上一年的值并顯示新的年份值)。

　　3)在圖的左下角和右下角添加文本簽名。

　　4)調整0.0 C，1.5 C和2.0 C的文字與靜態溫度環的交叉方式。
