3D原畫設計UV貼圖和展開使用技巧

　　UV貼圖是用于輕松包裝紋理的3D模型表面的平面表示。創建UV貼圖的過程稱為UV展開。


　　U和V指的是2D空間的水平和垂直軸，因為X，Y和Z已在3D空間中使用。


　　一旦創建了多邊形網格，下一步就是將其“展開”為UV貼圖?，F(xiàn)在要賦予網格生命并使它看起來更逼真(或風格化)，您想添加紋理。


　　但是，沒有3D紋理之類的東西，因為它們始終基于2D圖像。


　　這就是UV映射的用處，因為它是將3D網格轉換為2D信息以便可以在其周圍包裹 2D紋理的過程。

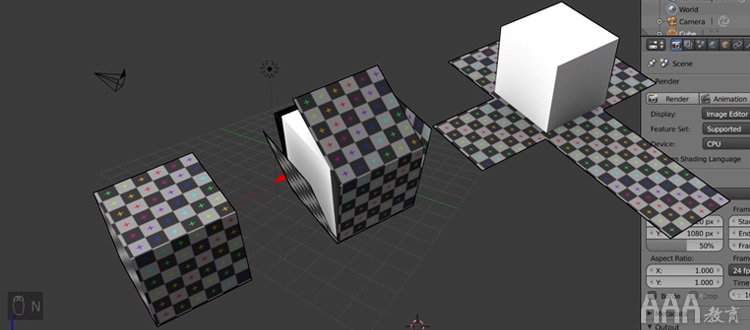

　　起初這似乎是一個令人困惑的想法，但實際上非常簡單。如果您以前曾用紙做過一個立方體，那么您將執行相同的過程，只是相反!


　　但是，立方體是一個基本示例，并且隨著網格變得越來越復雜，UV貼圖也是如此。這可能會變得很繁瑣，但這對3D工作流程至關重要。


　　即使您不打算對模型進行紋理處理，許多現代的實時引擎(例如，虛幻引擎4或Unity)也需要對您的資產進行UV解包才能執行其一些輕度烘焙。


　　探索紫外線解纏


　　既然已經概述了UV貼圖的基本概念，我們就可以深入研究UV展開的中間部分，即接縫。


　　接縫是使任何3D幾何形狀扁平化的不幸和不可避免的副作用。


　　接縫是網格的一部分，必須進行拆分才能將3D網格轉換為2D UV貼圖。


　　UV展開始終是一種折衷方案，可以使線框變形盡可能小，同時還要使接縫最小。


　　就UV貼圖而言，變形是必須更改多邊形的形狀和大小以適應平坦化過程的程度。太多的失真會影響最終模型上詳細信息的顯示方式。

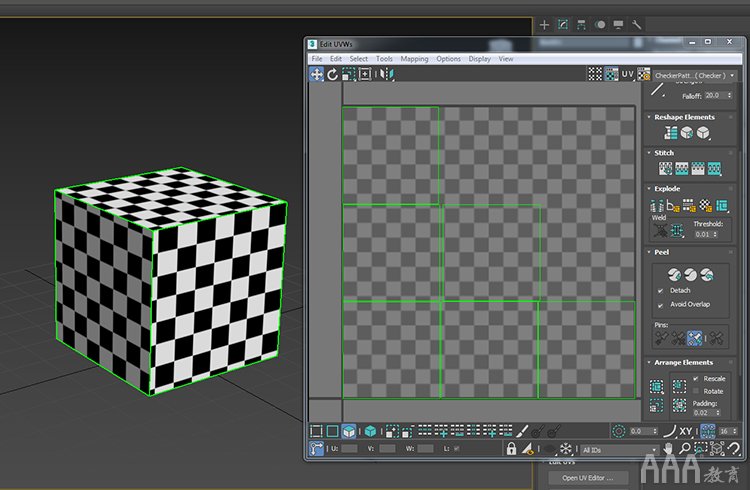

　　在此圖像中，多維數據集的展開方式未引起多邊形變形。


　　通過應用基本的方格紋理很容易看出這一點。如果未拉伸棋盤格圖案，則可以避免展開時變形。


　　但是，這種將所有多邊形分開的方法的缺點是產生的接縫數量。

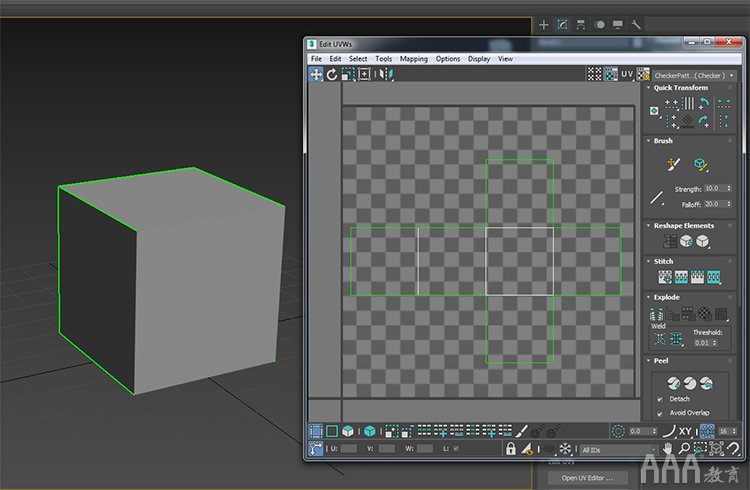

　　左側的多維數據集的UV接縫以綠色突出顯示。您可以看到圖案在邊緣移動時未對齊。在更復雜的網格中，這可能會成為問題，因此您需要練習并熟練掌握接縫位置。

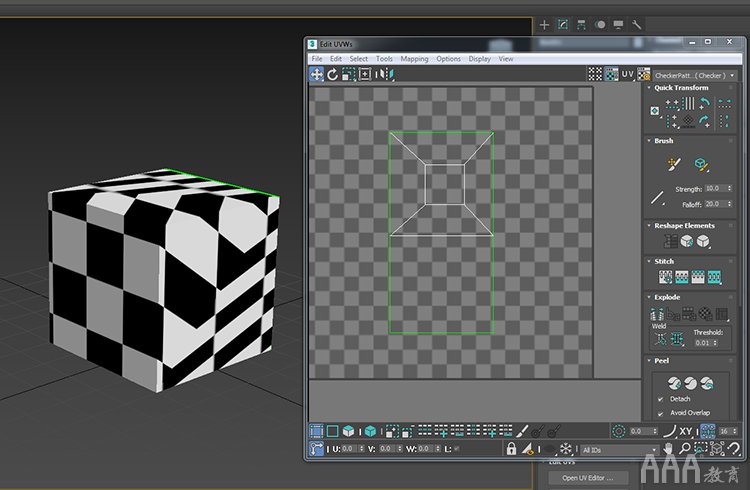

　　這是一個示例，如果您在UV解包中嚴重扭曲了多邊形，會發生什么情況。此多維數據集上的紋理與前面的示例沒有什么不同，但是您可以看到它已被拉伸并變形。


　　但是，缺少接縫確實意味著圖案排成直線并圍繞立方體的邊緣，但是在這種情況下，付出的代價是不值得的。


　　顯而易見的答案是在兩者之間找到平衡。

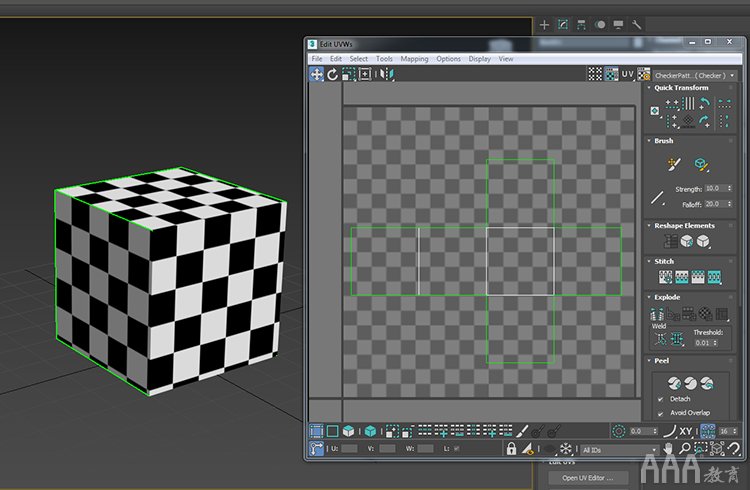

　　在此圖像中，您可以看到保留了棋盤格圖案，并且我們在立方體的正面周圍有一些不錯的連續邊。


　　在練習和展開更多內容時，您將了解“隱藏”接縫的最佳位置是使它們不那么明顯。


　　使接縫不那么明顯的好的規則是：


　　使它們沿著通常不太明顯的堅硬邊緣


　　將它們隱藏在模型的其他部分后面。例如，如果將頭解開，則將接縫放在頭發所在的位置。


　　將它們隱藏在模型焦點下方或后面，這樣人們就不太可能看到它們。


　　展開3D網格時要考慮的另一件事是UV重疊。


　　當您的UV貼圖中有兩個或多個多邊形彼此重疊時，就是UV重疊。這意味著模型的這兩個部分將顯示相同的紋理信息，因為它們都占據相同的UV空間。


　　通常要避免重疊的UV，這樣可以使紋理保持變化，而不會偶然導致紋理看起來不正確。也就是說，有時您可能會故意使用重疊的UV。如果紋理非常基本，則可能在同一UV空間上具有多個網格部分以重復紋理。


　　這項技術非常有用，因為它可以讓您減小紋理大小，這意味著，如果您使用的是游戲引擎，通常它將運行得更流暢。


　　當開發較弱的機器(如手機)時，這一點尤為重要。


　　關于紫外線貼圖需要了解的最后一件事是紫外線通道。


　　UV通道允許同一對象具有多個UV貼圖。對于游戲引擎而言，這再次非常重要。


　　如本文前面所述，游戲引擎使用UV貼圖烘焙照明信息。


　　這意味著絕對不會有重疊的UV，因為陰影信息將被放置在模型的錯誤區域中，并且您通常會收到某種錯誤消息。


　　如前所述，現在重疊的UV在游戲開發中有時是個好主意。


　　因此，折衷方案是具有2個UV通道。一種是帶有紫外線信息的紋理，第二種帶有紫外線信息的照明。越做越容易，但是UV映射過程有很多細節。


　　希望您現在對UV映射有了更好的了解。這是一個足夠簡單的過程，乍一看似乎令人生畏，但是很容易掌握實踐。
